Jakie rury do wentylacji grawitacyjnej wybrać w 2025 roku?

• Minimalna powierzchnia przekroju kanału wentylacyjnego to 0,016 m²
• Gładkie ściany rur zapewniają najmniejszy opór przepływu powietrza
• Popularne materiały to stal ocynkowana, aluminium i tworzywa sztuczne PVC
• Rury SPIRO (spiralne stalowe) są najczęściej wybierane przez profesjonalistów
• Pionowa instalacja kanałów jest kluczowa dla prawidłowego działania

Wybór odpowiednich rur do wentylacji grawitacyjnej

Zastanawiasz się nad wyborem rur do swojego systemu wentylacji grawitacyjnej? To nie przypadek – od tego wyboru zależy skuteczność całej instalacji. Wentylacja grawitacyjna działa na prostej zasadzie różnicy temperatur, więc każdy element musi być idealnie dopasowany. Rury o gładkich ścianach to podstawa – im mniejszy opór napotka powietrze, tym lepiej będzie działać cały system.

Najważniejszym parametrem jest minimalna powierzchnia przekroju kanału wynoszącą 0,016 m². Brzmi technicznie? W praktyce oznacza to, że nie możesz zastosować byle jakich rur. Projektanci często sięgają po rury SPIRO – te spiralne, stalowe konstrukcje zapewniają doskonałą sztywność i trwałość. Alternatywą są rury z tworzyw sztucznych, które zyskują popularność dzięki lekkości i odporności na korozję.

Czy wiesz, że materiał rury wpływa nie tylko na trwałość, ale też na efektywność? Stal ocynkowana to klasyka – odporna, trwała, ale ciężka. Aluminium oferuje świetny kompromis między wagą a wytrzymałością. Tworzywa sztuczne typu PVC to nowoczesne rozwiązanie, szczególnie cenione w budownictwie mieszkalnym.

Najczęściej zadawane pytania o rury do wentylacji grawitacyjnej

• Czy rury PVC nadają się do wentylacji grawitacyjnej? Tak, rury PVC sprawdzają się doskonale dzięki gładkiej powierzchni wewnętrznej i małym oporom przepływu.
• Jaka minimalna średnica rury jest wymagana? Dla kanałów okrągłych minimalna średnica to 15 cm, a przekrój nie może być mniejszy niż 0,016 m².
• Czy rury elastyczne można stosować w wentylacji grawitacyjnej? Rury elastyczne generują większe opory, dlatego lepiej sprawdzają się rury sztywne o gładkich ścianach.
• Które materiały są najtrwalsze? Stal nierdzewna i ocynkowana oferują największą trwałość, ale aluminium też jest dobrym wyborem.
• Czy można łączyć różne materiały rur? Tak, ale należy zastosować odpowiednie łączniki i uszczelnienia między różnymi materiałami.

ŹRÓDŁO:

• [1]https://projektwentylacja.pl/jakie-rury-sa-stosowane-w-wentylacji-grawitacyjnej-a-jakie-w-mechanicznej[1]
• [2]https://vitechnology.pl/wentylacja-grawitacyjna-z-rury-pcv[2]
• [3]https://www.multiklimatyzacja.pl/artykul/jak-dobrac-rury-do-wentylacji-grawitacyjnej-189706[3]

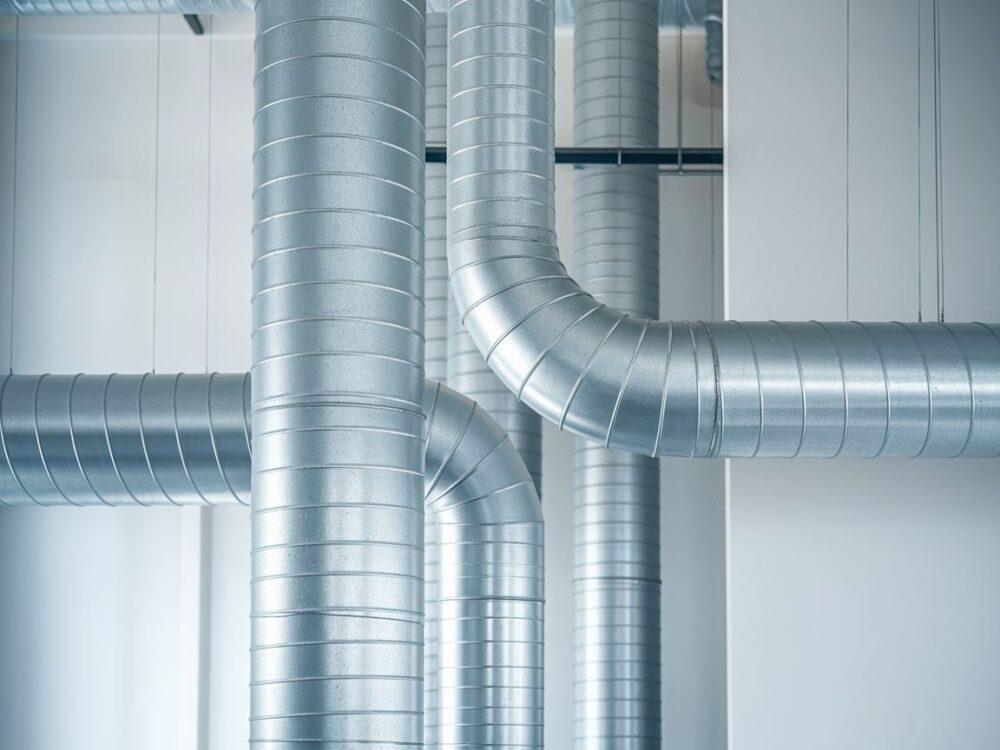

Materiały rur wentylacyjnych – PVC, aluminium czy stal ocynkowana?

Wybór odpowiedniego materiału to kluczowa decyzja przy montażu wentylacji grawitacyjnej. Każdy z dostępnych materiałów ma swoje mocne strony, ale który sprawdzi się najlepiej w Twoim domu?

PVC to absolutny hit w budownictwie mieszkalnym. Dlaczego? Przede wszystkim ze względu na cenę i łatwość montażu. Rury z tworzywa sztucznego są niezwykle lekkie, więc nie obciążają konstrukcji budynku. Dodatkowo są całkowicie odporne na wilgoć – idealne do łazienek czy kuchni. Mają jednak swoje ograniczenia temperaturowe, więc w niektórych zastosowaniach mogą nie sprawdzić się idealnie.

Aluminium – złoty środek?

Rury aluminiowe łączą w sobie zalety lekkości z dobrą przewodnością ciepła. To czyni je świetnym wyborem dla systemów grawitacyjnych, gdzie cyrkulacja powietrza jest kluczowa. Aluminium nie rdzewieje i jest stosunkowo łatwe w obróbce. Jedyną wadą może być nieco mniejsza odporność mechaniczna w porównaniu ze stalą.

Stal ocynkowana to wybór dla wymagających. Jeśli zależy Ci na maksymalnej trwałości i wytrzymałości, to jest to materiał dla Ciebie. Galwanizacja chroni przed korozją na długie lata. Minusem jest większa waga, która może komplikować montaż, oraz wyższy koszt początkowy.

Które rozwiązanie wybrać?

Dla typowej wentylacji grawitacyjnej w domu jednorodzinnym PVC sprawdzi się doskonale. Jeśli potrzebujesz czegoś bardziej wytrzymałego, postaw na aluminium. Stal ocynkowana to opcja dla profesjonalnych instalacji i obiektów przemysłowych.

Rury do wentylacji grawitacyjnej: kompleksowy przewodnik wyboru materiałów i technologii

Wybór odpowiednich rur do wentylacji grawitacyjnej stanowi kluczowy element zapewniający skuteczne działanie całego systemu wentylacyjnego. Wentylacja grawitacyjna, opierając się na naturalnych różnicach temperatur i ciśnień, wymaga precyzyjnego doboru elementów, które minimalizują opory przepływu powietrza przy jednoczesnym zachowaniu wysokiej trwałości i funkcjonalności. Na podstawie analizy dostępnych materiałów i technologii, najczęściej stosowanymi rozwiązaniami są rury z PVC, aluminium, stali ocynkowanej oraz specjalistyczne rury SPIRO, przy czym każdy z tych materiałów charakteryzuje się specyficznymi właściwościami wpływającymi na efektywność systemu145.

Parametry techniczne i wymagania normatywne

Projektowanie systemu wentylacji grawitacyjnej musi spełniać ścisłe wymagania techniczne określone w przepisach budowlanych. Fundamentalnym parametrem jest minimalna powierzchnia przekroju kanału wentylacyjnego, która zgodnie z obowiązującymi normami wynosi 0,016 m²126. Ta wartość stanowi podstawę dla wszystkich dalszych obliczeń i doboru elementów systemu.

Praktyczne zastosowanie tej normy oznacza, że najmniejszy wymiar kanału prostokątnego musi wynosić co najmniej 10 cm215. W rzeczywistości budowlanej najczęściej stosowane są standardowe wymiary 14×14 cm lub 14×21 cm, które zapewniają odpowiedni przepływ powietrza przy zachowaniu ekonomicznych aspektów realizacji617. Wybór konkretnego przekroju zależy od wymagań dotyczących strumienia powietrza – dla toalet wymagany jest przepływ 30 m³/h, co przy przekroju 14×14 cm wymaga kanału o długości co najmniej 3 m, natomiast przy przekroju 14×21 cm wystarczy długość 2 m15.

Wysokość kanału odgrywa równie istotną rolę w zapewnieniu odpowiedniego ciągu. Dla kanałów o wymiarach 14×14 cm, aby zapewnić wydajność 30 m³/h przy różnicy temperatur 8K, minimalna wysokość komina musi wynosić około 3 m2. Dla większych wydajności wymagania rosną znacząco – przepływ 50 m³/h wymaga wysokości 5,5 m, a 70 m³/h aż 10,5 m2. Te parametry pokazują, jak istotne jest odpowiednie zaplanowanie systemu już na etapie projektowania budynku.

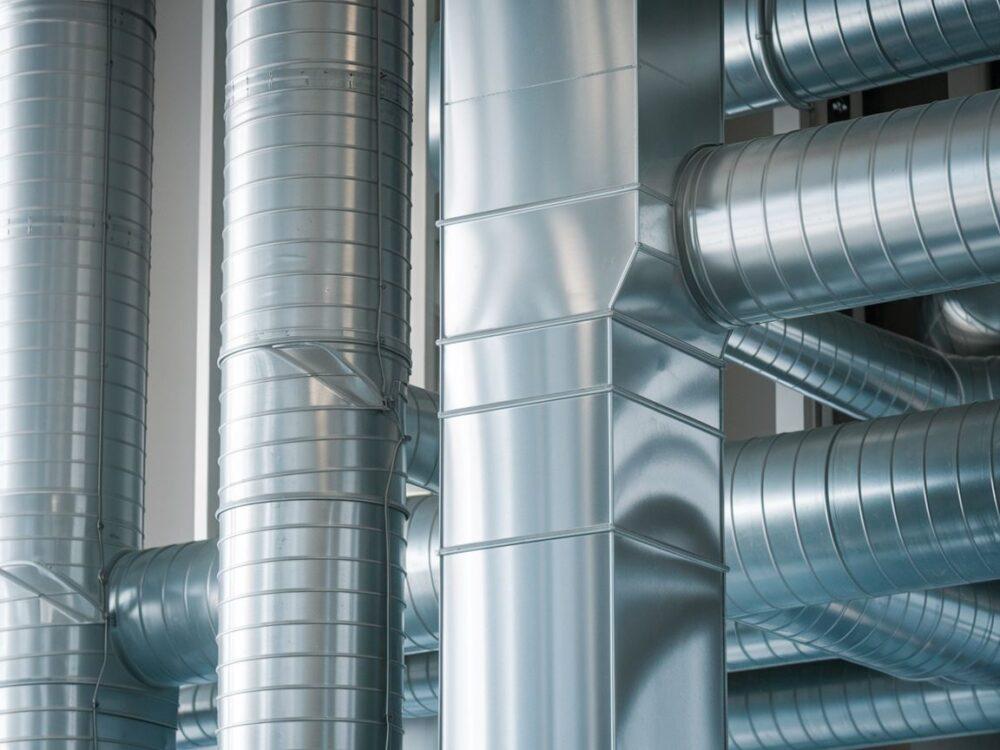

Materiały stosowane w rurach wentylacyjnych
Tworzywa sztuczne – PVC jako popularne rozwiązanie

Rury z PVC (polichlorek winylu) zyskały znaczną popularność w budownictwie mieszkalnym dzięki korzystnemu stosunkowi jakości do ceny oraz prostej instalacji59. Materiał ten charakteryzuje się gładką powierzchnią wewnętrzną, co minimalizuje opory przepływu powietrza i zwiększa efektywność wentylacji grawitacyjnej15. Ta właściwość jest szczególnie istotna, ponieważ w systemach grawitacyjnych każdy dodatkowy opór może znacząco obniżyć wydajność całej instalacji.

Wśród głównych zalet rur PVC należy wymienić ich lekkość, która ułatwia transport i montaż, oraz całkowitą odporność na korozję910. Materiał ten nie rdzewieje ani nie ulega degradacji pod wpływem wilgoci, co czyni go idealnym rozwiązaniem dla pomieszczeń o wysokiej wilgotności, takich jak łazienki, kuchnie czy pralnie9. Dodatkowo, rury PVC są niepalne lub samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji10.

Ograniczenia temperaturowe stanowią jednak pewne wyzwanie dla rur PVC w niektórych zastosowaniach118. Materiał ten może być stosowany w zakresie temperatur od 0 do +60°C, co w większości przypadków domowych instalacji wentylacyjnych jest wystarczające18. Niemniej jednak, w przypadku systemów wymagających odprowadzania gorącego powietrza lub oparów o wyższych temperaturach, konieczne może być rozważenie alternatywnych materiałów.

Aluminium – kompromis między wagą a wytrzymałością

Rury aluminiowe oferują doskonały kompromis między lekkością a wytrzymałością mechaniczną, co czyni je atrakcyjnym wyborem dla wielu instalacji wentylacyjnych11119. Aluminium charakteryzuje się doskonałą przewodnością cieplną, co w systemach wentylacji grawitacyjnej może sprzyjać lepszej cyrkulacji powietrza dzięki efektywnej wymianie ciepła1112. Ta właściwość jest szczególnie cenna w aplikacjach, gdzie różnice temperatur napędzają przepływ powietrza.

Odporność na korozję stanowi jedną z kluczowych zalet rur aluminiowych1119. Naturalna warstwa tlenku, która tworzy się na powierzchni aluminium, skutecznie chroni przed działaniem czynników atmosferycznych i wilgoci19. To przekłada się na długą żywotność instalacji i minimalne wymagania konserwacyjne, co jest szczególnie istotne w trudno dostępnych miejscach montażu.

Elastyczność i łatwość obróbki aluminium pozwalają na tworzenie skomplikowanych tras przewodów bez konieczności stosowania licznych łączników1112. Ta cecha upraszcza montaż i zmniejsza ryzyko nieszczelności, które mogłyby obniżyć efektywność systemu. Jedyną wadą może być nieco mniejsza odporność mechaniczna w porównaniu ze stalą, co należy uwzględnić przy planowaniu instalacji w miejscach narażonych na uszkodzenia112.

Stal ocynkowana – tradycyjne rozwiązanie o wysokiej trwałości

Stal ocynkowana pozostaje klasycznym wyborem dla wymagających instalacji wentylacyjnych, oferując niezrównaną wytrzymałość mechaniczną i długotrwałą odporność na korozję114. Warstwa cynku skutecznie chroni stalowy rdzeń przed rdzewiem, zapewniając żywotność instalacji sięgającą wielu dekad nawet w trudnych warunkach eksploatacyjnych14.

Wysoka wytrzymałość mechaniczna stali ocynkowanej eliminuje konieczność stosowania częstych podpór nawet przy długich odcinkach przewodów14. Materiał ten wykazuje również doskonałą odporność na wysokie temperatury i nie odkształca się pod wpływem zmian termicznych, co czyni go idealnym dla instalacji transportujących gorące powietrze14. Dodatkowo, stal jest nieprzepuszczalna dla tlenu, co zapobiega degradacji jakości powietrza w systemie14.

Główne wady stali ocynkowanej to znaczna masa, która komplikuje transport i montaż, oraz wyższe koszty początkowe w porównaniu z materiałami alternatywnymi114. Dodatkowo, wysoki współczynnik chropowatości powierzchni może zwiększać opory przepływu, co w systemach grawitacyjnych może negatywnie wpływać na efektywność14. Te ograniczenia sprawiają, że stal ocynkowana jest najczęściej wybierana dla profesjonalnych instalacji przemysłowych, gdzie trwałość przeważa nad kwestiami ekonomicznymi.

Rury SPIRO jako specjalistyczne rozwiązanie

Rury SPIRO (spiralne stalowe) reprezentują zaawansowane rozwiązanie technologiczne, które zyskało uznanie wśród profesjonalistów branży HVAC1413. Te okrągłe, zawijane spiralnie konstrukcje aluminiowe lub stalowe charakteryzują się wyjątkową sztywnością i szczelnością przy jednoczesnym zapewnieniu gładkiej powierzchni wewnętrznej413.

Spiralna konstrukcja SPIRO minimalizuje straty ciśnienia i redukuje hałas, co przekłada się na wyższą efektywność całego systemu wentylacyjnego13. Gładkość ścian wewnętrznych jest szczególnie istotna w wentylacji grawitacyjnej, gdzie każdy dodatkowy opór może znacząco obniżać wydajność systemu4. Rury te są dostępne w szerokim zakresie średnic, od 80 mm do 1600 mm, co pozwala na precyzyjne dopasowanie do wymagań każdej instalacji613.

Montaż rur SPIRO charakteryzuje się prostotą dzięki systemowi kielichowemu, który zapewnia szczelne i stabilne połączenia bez konieczności stosowania dodatkowych uszczelek713. Ta technologia połączeń minimalizuje straty powietrza i gwarantuje długotrwałą szczelność systemu. Jedyną wadą może być wyższy koszt początkowy oraz konieczność stosowania specjalistycznych narzędzi do montażu, co czyni je bardziej odpowiednimi dla profesjonalnych instalacji1.

Praktyczne aspekty wyboru i instalacji

Wybór odpowiedniego materiału rur do wentylacji grawitacyjnej powinien uwzględniać specyfikę konkretnego zastosowania oraz wymagania eksploatacyjne. Dla typowych instalacji domowych w budynkach jednorodzinnych, rury PVC stanowią często optymalny wybór ze względu na korzystny stosunek jakości do ceny oraz łatwość montażu15. Ten materiał sprawdza się szczególnie dobrze w pomieszczeniach o standardowych wymaganiach temperaturowych, takich jak łazienki, toalety czy kuchnie wyposażone w urządzenia elektryczne.

W przypadku instalacji wymagających wyższej wytrzymałości mechanicznej lub odporności na zmienne warunki eksploatacyjne, aluminium oferuje doskonały kompromis między funkcjonalnością a ekonomią111. Rury aluminiowe są szczególnie zalecane w sytuacjach, gdzie przewidywane są częste zmiany temperatury lub gdzie istotna jest długotrwała niezawodność systemu bez konieczności intensywnej konserwacji.

Dla obiektów przemysłowych lub instalacji wymagających maksymalnej trwałości, stal ocynkowana pozostaje nieprzekroczonym standardem114. Mimo wyższych kosztów początkowych i większej złożoności montażu, długoterminowe korzyści związane z wyjątkową trwałością często uzasadniają tę inwestycję. Rury SPIRO znajdą zastosowanie w najbardziej wymagających instalacjach profesjonalnych, gdzie najwyższa efektywność i niezawodność są priorytetem413.

Kluczowym aspektem prawidłowej instalacji jest zapewnienie pionowego prowadzenia kanałów, co jest fundamentalne dla działania wentylacji grawitacyjnej1. Każde odchylenie od pionu czy wprowadzenie niepotrzebnych zakrętów może znacząco obniżyć efektywność systemu. Dodatkowo, wszystkie połączenia muszą być wykonane z zachowaniem pełnej szczelności, aby uniknąć strat powietrza, które mogłyby zakłócić naturalny ciąg.

Analiza kosztów i zwrotu z inwestycji

Ekonomiczne aspekty wyboru materiału rur wentylacyjnych wymagają rozpatrzenia nie tylko kosztów początkowych, ale również długoterminowych wydatków eksploatacyjnych. PVC oferuje najniższe koszty zakupu i montażu, z cenami wahającymi się od 40 do 80 zł za metr bieżący5. Dodatkowo, czas instalacji jest znacznie krótszy niż w przypadku materiałów alternatywnych, co przekłada się na niższe koszty robocizny.

Rury stalowe, mimo wyższych kosztów początkowych (50-120 zł/m), mogą oferować lepszy zwrot z inwestycji w długim okresie dzięki wyjątkowej trwałości5. Jednak należy uwzględnić, że czas instalacji jest znacząco dłuższy, co wpływa na całkowite koszty realizacji. Aluminium pozycjonuje się jako rozwiązanie średniej klasy cenowej, oferując dobry kompromis między kosztami a funkcjonalnością.

Istotnym czynnikiem ekonomicznym jest również wpływ wybranego materiału na efektywność energetyczną budynku. Gładka powierzchnia wewnętrzna rur PCV i aluminiowych może przyczynić się do zmniejszenia oporów przepływu, co w systemach grawitacyjnych przekłada się na lepszą wymianę powietrza przy mniejszych stratach ciepła59. Te oszczędności energetyczne, choć trudne do kwantyfikacji, mogą w długim okresie znacząco wpływać na opłacalność inwestycji.

Wnioski i rekomendacje

Współczesny rynek oferuje szeroki wybór materiałów do budowy systemów wentylacji grawitacyjnej, przy czym każdy z nich charakteryzuje się specyficznymi zaletami i ograniczeniami. PVC stanowi doskonały wybór dla większości aplikacji mieszkalnych dzięki korzystnemu stosunkowi jakości do ceny, łatwości montażu i doskonałym właściwościom przepływowym. Aluminium oferuje optymalny kompromis dla instalacji wymagających wyższej wytrzymałości przy zachowaniu relatywnie niskiej masy i dobrej obrabialności.

Stal ocynkowana pozostaje standardem dla najbardziej wymagających aplikacji przemysłowych, gdzie maksymalna trwałość i odporność mechaniczna są priorytetem nad względami ekonomicznymi. Rury SPIRO reprezentują szczyt technologii w branży, oferując najwyższą efektywność i niezawodność dla profesjonalnych instalacji o krytycznym znaczeniu.

Przy podejmowaniu decyzji o wyborze materiału kluczowe jest uwzględnienie specyfiki konkretnego zastosowania, wymagań eksploatacyjnych oraz dostępnego budżetu. Niezależnie od wybranego materiału, fundamentalne znaczenie ma przestrzeganie norm technicznych dotyczących minimalnych przekrojów (0,016 m²) oraz zapewnienie odpowiedniej wysokości kanałów dla zagwarantowania skutecznego ciągu grawitacyjnego. Prawidłowo zaprojektowany i wykonany system wentylacji grawitacyjnej, wykorzystujący odpowiednio dobrane materiały, może skutecznie służyć przez wiele dekad, zapewniając zdrowe i komfortowe warunki w pomieszczeniach przy minimalnych kosztach eksploatacyjnych.

Wymiary i parametry techniczne – jak dobrać średnicę i długość rury?

Dobór odpowiednich wymiarów rur to podstawa skutecznej wentylacji grawitacyjnej. Minimalna powierzchnia przekroju kanału musi wynosić 0,016 m², a najmniejszy wymiar przewodu prostokątnego nie może być mniejszy niż 10 cm13. W praktyce jednak znacznie częściej stosuje się standardowe wymiary 14×14 cm lub 14×21 cm, które sprawdzają się w większości domowych instalacji13.

Czy wiesz, że średnica rury bezpośrednio wpływa na wydajność całego systemu? Im większy przekrój, tym większy strumień powietrza możesz przeprowadzić. Dla typowych zastosowań mieszkalnych sprawdzają się następujące rozwiązania:

• Rury o średnicy 100 mm – do przepływu maksymalnie 100 m³/h
• Średnica 130 mm – dla przepływu do 190 m³/h
• Przewody 160 mm – umożliwiają przepływ do 300 m³/h
• Rury 200 mm – pozwalają na przepływ do 450 m³/h

Długość kanału a skuteczność wentylacji

Wysokość kanału to drugi kluczowy parametr, który determinuje siłę ciągu. Dla kanału 14×14 cm wymagającego przepływu 30 m³/h potrzebna jest minimalna wysokość około 3 metrów17. Jeśli potrzebujesz większej wydajności, musisz znacznie zwiększyć wysokość komina – dla 50 m³/h będzie to już 5,5 metra, a dla 70 m³/h aż 10,5 metra718.

Pamiętaj też o tym, że każde załamanie czy zagięcie kanału zwiększa opory przepływu. Pionowe prowadzenie rur to absolutna podstawa – tylko wtedy wentylacja grawitacyjna może działać optymalnie1.

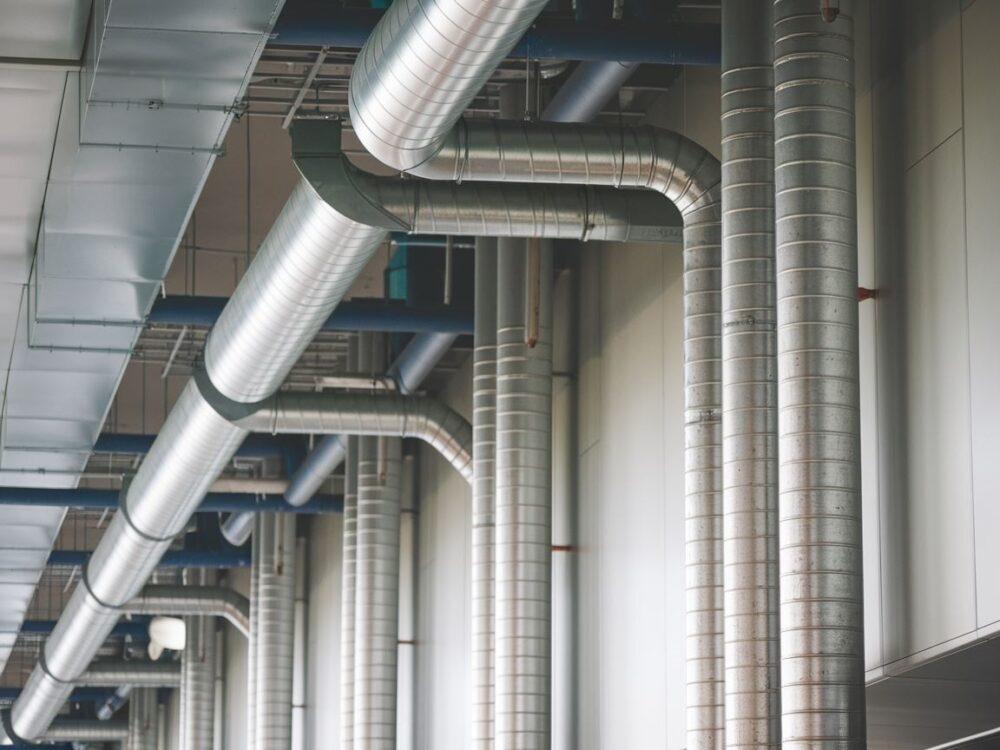

Praktyczne zasady montażu i błędy które warto unikać

Montaż rur do wentylacji grawitacyjnej to nie jest zadanie, które można zrobić na chybił trafił. Chcesz, żeby system działał sprawnie przez lata? Warto trzymać się kilku prostych zasad i nie powielać typowych błędów.

Podstawy dobrego montażu

Zacznij od dokładnego zaplanowania trasy rur. Unikaj zbędnych zakrętów i poziomych odcinków – kanały powinny być prowadzone możliwie pionowo. Każde załamanie to większy opór dla powietrza, a przecież zależy Ci na efektywnej wentylacji.

Przed rozpoczęciem montażu przeczytaj instrukcję producenta. To nie jest banał – każda rura czy system może mieć swoje wymagania. Nie wiesz, jak coś połączyć? Sprawdź schemat, zanim zrobisz dziurę w ścianie.

Najczęstsze błędy i jak ich uniknąć

• Brak szczelności połączeń – każda nieszczelność to ucieczka powietrza i słabszy ciąg. Używaj odpowiednich uszczelek lub taśm do wentylacji.
• Nieprawidłowe dopasowanie średnic rur – nie łącz na siłę rur o różnych średnicach bez przejściówek. To nie tylko nieestetyczne, ale i nieefektywne.
• Brak kontroli pionu – użyj poziomicy, żeby mieć pewność, że kanały są ustawione idealnie.
• Pominięcie testu działania – po zakończeniu montażu sprawdź, czy powietrze faktycznie przepływa przez wszystkie kanały. Lepiej poprawić coś od razu niż po kilku miesiącach.

Przygotowanie i narzędzia

Zanim ruszysz z instalacją, sprawdź, czy masz wszystkie potrzebne narzędzia: wiertarkę, śrubokręty, poziomicę, taśmy uszczelniające. Brak jednego kluczowego elementu potrafi skutecznie zepsuć tempo pracy.

Nie spiesz się – dokładność jest ważniejsza niż szybkość. Każdy etap montażu warto przemyśleć dwa razy, zwłaszcza przy łączeniu rur i mocowaniu ich do ścian.

Szybkie podsumowanie

Montaż rur do wentylacji grawitacyjnej wymaga precyzji, cierpliwości i stosowania się do kilku żelaznych zasad. Pionowe prowadzenie kanałów, szczelność połączeń i kontrola wymiarów to podstawa. Unikaj pośpiechu, a Twój system będzie działał bez zarzutu przez długie lata. To już ostatni krok – teraz możesz cieszyć się świeżym powietrzem w swoim domu!
